产品概述

• 产品概述

DKS系列卧式多级中开式离心泵是API BB3泵型是一种应用于在石油、化工等重工业应用中的离心泵，符合美国石油协会API 610标准的双吸入、轴向剖分、多级叶轮对称布局的离心泵。这种泵设计用于处理高流量和高压力的工况，通常用于需要可靠性的重工业应用场景，如石油精炼、化学加工、能源生产等。

• 性能范围：

流量：17-1250m³/h（50Hz） 20-1500m³/h（60Hz）

扬程：21-2083m（50Hz） 30-3000m（60Hz）

温度： -80 °C to 200 °C

• 产品优势

1. 高效能：双吸入设计提供了高流量和高压力输出，优化了泵的性能。
2. 耐腐蚀性：材料选用高耐腐蚀性和耐磨损的合金，以适应恶劣的操作环境。
3. 稳定性：泵的设计减少了振动和噪音，提高了运行的稳定性和可靠性。
4. 维护方便：结构设计便于维护和检修，减少了停机时间和维护成本。
5. 适用性广：能够处理多种流体，包括腐蚀性、粘稠性和含有固体颗粒的液体。
6. 泵体结构：为卧式、两端支撑、蜗壳式单层壳体、轴向剖分（也称水平中开）多级离心泵，壳体近中心线支撑。泵壳体由上、下两部分组成，通过壳体周边若干螺栓连接，便于检修。
7. 叶轮配置：根据不同的吸入条件，首级叶轮可以配置为单吸或双吸结构。叶轮分为两组，由中心衬套或密封件隔开。
8. 力平衡设计：泵径向力平衡采用双涡壳设计；轴向力平衡则通过首级叶轮双吸+其余级背对背安装（或全为单吸叶轮，背靠背安装）实现，无需额外的轴向力平衡机构。残余轴向力由推力轴承承担。
9. 轴承配置：根据泵型大小（负载情况），径向轴承可采用滚动轴承或润滑轴承；推力轴承可采用背靠背安装的角接触球轴承或可倾瓦轴承。润滑方式可选择稀油自润滑、油雾润滑或压力油润滑。
10. 冷却方式：根据不同的使用条件及泵型大小，轴承可以采用散热片自然空气冷却、风扇冷却、水冷夹套冷却或盘管冷却。

应用范围

1. 石油工业：用于原油运输、石油加工和石油化工过程中的液体输送。

   化工行业：用于化学品的输送、化工反应过程中的流体处理。

   能源生产：用于电力站的冷却水输送、燃料输送等。



   结构特点

   轴向剖分式壳体、全压力双蜗壳结构、中心平衡线安装使两个密封腔内的压力相等。

   1、精密铸造

   闭式叶轮，动平衡，叶轮圆周运动防止于水平位移。

   2、耐磨环

   叶轮耐磨环，配合并通过轴向螺钉固定。

   3、轴

   尺寸足以满足严格的轴动态和动力传输要求。

   4、密封腔

   符合API 682要求，单端面、双端面机封均可。

   5、衬套

   最大限度地减少高压端和低压端之间的内部流动。

   6、轴承室

   可根据要求提供纯油或净化油润滑。轴承端盖配有 轴承隔离器。驱动端采用滚柱轴承，非驱动端采用角接触轴承，为标准配置。可选其他配置。

   7、叶轮对称布局

   最高可达14级叶轮。

   8、特殊叶轮设计。

   对于低 NPSHA 应用，可以定制双吸叶轮满足工况使用。

   9、特殊轴承设计

   为了满足所有客户需求，我们可提供其他轴承设计：

   1. 重型轴向推力轴承配置
   2. 带强制进给润滑的推力轴承设计可用于高轴向载荷
   3. 承受更高径向载荷的径向套筒轴承。

   10、轴承冷却

   标准为空冷，可选其他冷却方式。

   • 可以安装在滑轨上

   泵滑轨可以根据客户要求进行专门设计。滑轨可以包括密封系统、冷却管道计划、控制器、监控仪器、密封件、润滑系统和其他仪器等项目（根据要求）。底座也可以定制以满足特定的客户要求。

   • 旋转方向

   顺时针，逆时针均可。

   • 法兰

    ANSI 法兰，但根据要求也可以提供符合其他标准（DIN、JIS 等）法兰。

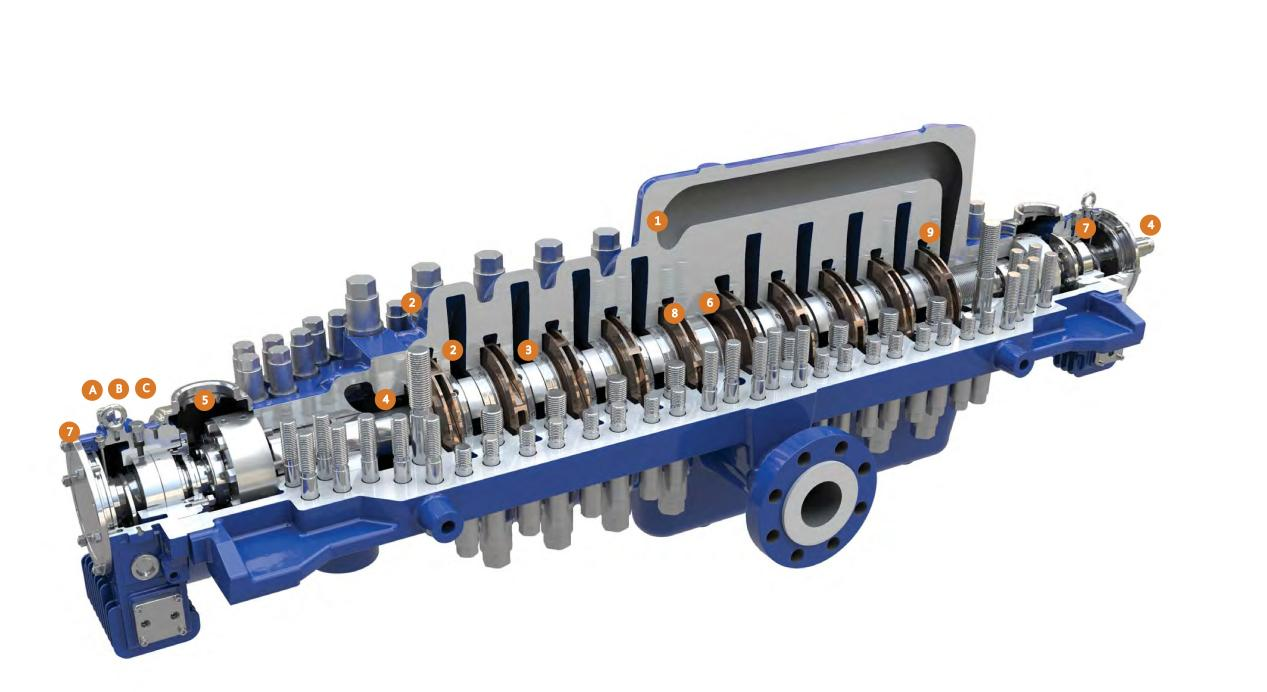

2. 结构图

产品参数
