产品概述
GW型管道污水排污泵是排污泵生产厂家中联泵业在引进国外先进技术的基础上，结合国内污水排污水泵的使用特点而研制成功的新一代无堵塞管道式污水排污泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点，在排送固体颗粒和长纤维垃圾方面，具有独特效果。
GW型管道排污泵按装方便，用途广泛即可作一般管道泵为高层建筑加压送水之用，又可输送含有颗粒纤维污水，除适用输送污水外，还适用于作疏水泵，过滤冲洗冷凝循环泵等。GW型管道污水泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
产品参数

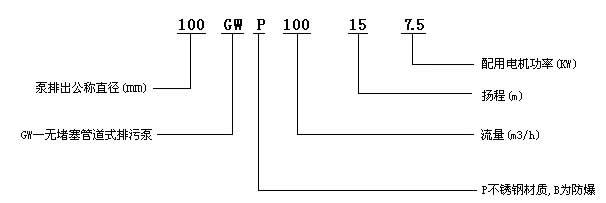

GW型无堵塞管道式污水排污泵的型号意义：
100 GW 100-15-7.5
100 – 泵排出口公称直径 （mm）
GW – 管道无堵塞排污泵
100 – 额定流量 （m3/h）
15 – 额定扬程 (m)
7.5 – 配用电机额定功率 (Kw)

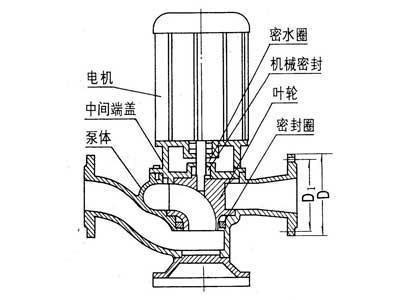

GW型无堵塞管道式污水排污泵的结构性能及优点：
大流道抗堵塞水力部件设计 干式安装便于维修,机电一体化 占地面积小。
管道式排污泵水力性能先进、成熟，产品经性能测试，各项指标均符合有关设计要求。
管道排污泵适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒的污水污物。 用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业输送带颗粒的污水、污物，也可用于清水及带弱腐蚀性介质。
特点：
1、管道污水泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，噪音低，节能效果显著。
4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5、管道污水泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。
6、占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。
GW型无堵塞管道式污水排污泵的技术参数：
流量：8-10000m3/h
扬程：7-60m
转速：740-2900r/min
口径：Φ25-Φ500
温度范围：-15~+60℃
工作压力：≤1.0Mpa
|
型号 |
口径 mm |
流量 m3/h |
扬程 m |
功率 KW |
转速 r/min |
效率 % |
使用扬 程范围 |
|
25GW8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
10-22 |
|
32GW12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
8-15 |
|
40GW15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
6-15 |
|
40GW15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
15-30 |
|
50GW20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
3-7 |
|
50GW10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
4-10 |
|
50GW20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
6-15 |
|
50GW15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
10-25 |
|
50GW18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
15-30 |
|
50GW25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
17-32 |
|
50GW20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
20-40 |
|
65GW25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
6-15 |
|
65GW37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
6-13 |
|
65GW25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
15-30 |
|
65GW30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
20-40 |
|
65GW35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
35-50 |
|
65GW35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
40-60 |
|
80GW40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
3-7 |
|
80GW43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
5-13 |
|
80GW40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
6-15 |
|
80GW65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
12-25 |
|
100GW80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
4-10 |
|
100GW110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
5-10 |
|
100GW100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
8-15 |
|
100GW85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
10-20 |
|
100GW100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
10-25 |
|
100GW100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
12-30 |
|
100GW100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
15-35 |
|
125GW130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
7-15 |
|
125GW130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
10-20 |
|
150GW145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
4-9 |
|
150GW180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
5-15 |
|
150GW180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
8-20 |
|
150GW180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
12-25 |
|
150GW130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
15-30 |
|
150GW180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
15-30 |
|
150GW200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
13-30 |
|
200GW300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
3-7 |
|
200GW250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
4-11 |
|
200GW400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
5-10 |
|
200GW400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
6-13 |
|
200GW250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
7-15 |
|
200GW300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
8-15 |
|
200GW250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
12-22 |
|
200GW350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
10-25 |
|
200GW400-30-45 |
200 |
400 |
30 |
45 |
1480 |
70 |
13-30 |
|
250GW600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
3-9 |
|
250GW600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
5-12 |
|
250GW600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
6-15 |
|
250GW600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
8-20 |
|
250GW600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
12-25 |
|
250GW800-12-45 |
250 |
800 |
12 |
45 |
980 |
76 |
5-12 |
|
300GW500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
7-15 |
|
300GW800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
8-15 |
|
300GW600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
10-20 |
|
300GW800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
12-20 |
|
300GW950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
11-20 |
|
300GW1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
12-25 |
|
350GW1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
4-10 |
|
350GW1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
6-15 |
|
350GW1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
8-18 |
|
350GW1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
15-28 |
|
350GW1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
20-36 |
|
400GW1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
3-10 |
|
400GW2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
6-15 |
|
400GW1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
10-22 |
|
400GW1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
12-26 |
|
400GW1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
15-30 |
|
400GW1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
17-32 |
